01

射頻同軸連接器起源

02

連接器基本結構

03

射頻連接(jie)器的主要參數

04

常用連接器型號

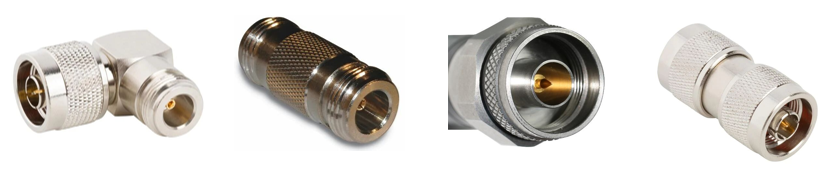

 [敏感(gan)詞(ci)]頻率：普通(tong)型11GHz，精(jing)密型18GHz

介質：PTFE

起源(yuan)于1942年，由其發明(ming)者(zhe)Paul Neill的名字命(ming)名。起初的工(gong)作頻(pin)率(lv)為(wei)4GHz,到了60年代后改良(liang)為(wei)11GHz，精(jing)密型(xing)可(ke)工(gong)作到18GHz，是應用最為(wei)廣泛的連(lian)接器之(zhi)一。有50Ω和75Ω兩種規格，不可(ke)互連(lian)。外導體內(nei)徑為(wei)7mm。N型(xing)類似于中(zhong)國標準的L16，但(dan)是二者(zhe)不能兼容，需要專用的N-L16轉接器。

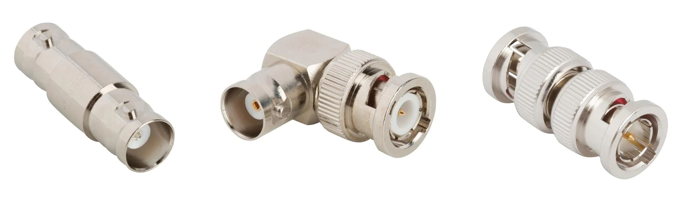

[敏(min)感(gan)詞]頻率：普通型4GHz，精密型8GHz

介質(zhi)：PTFE

起源于(yu)20世紀50年代，成為[敏感(gan)詞(ci)]式（卡式）的(de)N型(xing)連接器。常用于(yu)低頻(pin)電路中(zhong)(zhong)，外(wai)導體內(nei)徑(jing)為6.5mm。類(lei)似中(zhong)(zhong)國(guo)標準(zhun)的(de)Q9型(xing)，但不完全兼容。

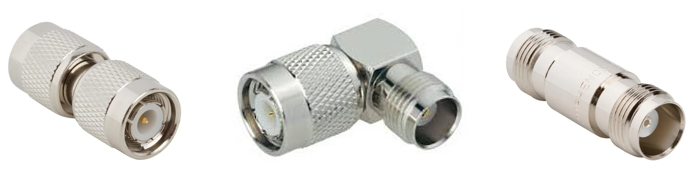

[敏感詞]頻率：普(pu)通型11GHz，精(jing)密型18GHz

介(jie)質(zhi)：PTFE

TNC(Thread Neill-Concelman, 螺旋連接器)是BNC型(xing)連接器的改良型(xing)，其(qi)頻率特(te)性(xing)和(he)N型(xing)基本相同。外(wai)導體內徑為(wei)6.5mm。同時，TNC接頭有著良好(hao)的抗震(zhen)性(xing)能(neng)。

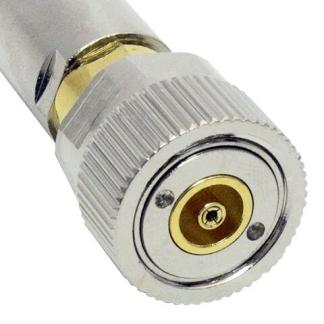

[敏感詞]頻率(lv)：18GHz

介質：PTFE

 起源于20世紀60年代，Amphenol標(biao)準，無極(ji)性，是所(suo)有到18GHz的連接(jie)器中駐波[敏(min)感詞]的，俗稱“平(ping)接(jie)頭(tou)”。常見于網絡(luo)分(fen)析儀。外導體內徑為7mm。

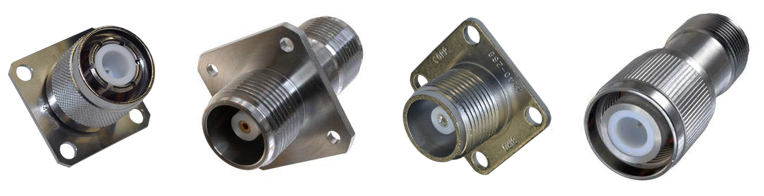

[敏感詞]頻率：4GHz

介質(zhi)：PTFE

HN型連(lian)接(jie)器是20世紀50年代推出的(de)N型連(lian)接(jie)器的(de)高壓(ya)版，可工作到5kV的(de)電壓(ya)，尺寸接(jie)近N型，但(dan)其功率容量更大。

 [敏(min)感詞]頻(pin)率：1GHz

介質：PTFE

耐(nai)高壓(ya)連接(jie)器，其功率容量大于(yu)HN。LC和HN常(chang)用(yong)于(yu)大功率應用(yong)場(chang)合，而(er)在其他領域(yu)較為少見。

[敏(min)感詞]頻率：8GHz

介質：PTFE

DIN7-16(Deutsche Industries Norm, 德(de)國工(gong)業標(biao)準(zhun))型(xing)連接(jie)(jie)器(qi)由Spinner發明的(de)6-16(60Ω)型(xing)連接(jie)(jie)器(qi)衍變而來，其內導(dao)體的(de)外徑為(wei)7mm，外導(dao)體的(de)內徑為(wei)16mm，是所有(you)連接(jie)(jie)器(qi)中(zhong)無源(yuan)互(hu)調（PIM）性能最好的(de)連接(jie)(jie)器(qi)。常(chang)見于蜂窩基(ji)站和廣播電視發射(she)機，可兼(jian)容中(zhong)國標(biao)準(zhun)的(de)L29。

 [敏(min)感詞]頻(pin)率：6GHz

介質(zhi)：PTFE

  [敏感詞]式的“微同軸”連接器(qi)，起源于20世紀80年代，有50Ω和(he)75Ω兩種規格(ge)。

[敏感詞]頻率：6GHz

介(jie)質(zhi)：PTFE

比MCX更小的(de)連接器(qi)，由于尺寸小、成本(ben)低廉而被(bei)廣泛應(ying)用(yong)。起源于20世(shi)紀90年代，也(ye)被(bei)稱之為MicroMate。

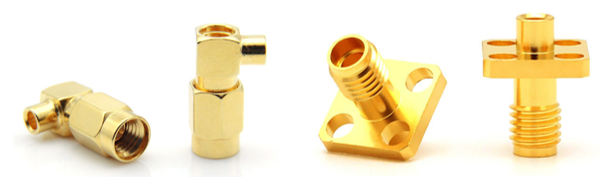

[敏感詞]頻率：普通型18GHz，精密型26.5GHz

介質：PTFE

起(qi)源于20世紀60年代，設計者(zhe)是(shi)Bendix Scintilla公司(si)，稱為(wei)超小型(xing)A型(xing)連接(jie)器，可能是(shi)全球應用最為(wei)廣(guang)泛(fan)的(de)一種連接(jie)器。其外導體內徑為(wei)4.13mm。

[敏(min)感詞]頻(pin)率：4GHz

介(jie)質：PTFE

 SMB(Subminiature B)超小型B型連接器，是一種(zhong)[敏感詞]式結構，外導體(ti)內徑為(wei)3mm，有50Ω和75Ω兩種(zhong)規格。

[敏感詞]頻率(lv)：10GHz

介(jie)質：PTFE

 SMC(Subminiature C)超小型(xing)(xing)C型(xing)(xing)連接器，不常用，有(you)插(cha)孔或插(cha)頭兩種類型(xing)(xing)，外導體內徑(jing)為3mm。

[敏感詞(ci)]頻率：38GHz

介質：PTFE

 一種比SMA更小的連接器，外導體內(nei)徑為(wei)2.79mm。

[敏感詞]頻率：34GHz

介質：空氣

 一(yi)種精密連(lian)接(jie)器，可(ke)以和SMA物理兼容。上世紀70年代中期，由(you)[敏(min)感詞]Hewlett-Packard和Amphenol公(gong)司(si)(主(zhu)要是由(you)HP公(gong)司(si)研制的(de)，早期的(de)生(sheng)產在(zai)Amphenol公(gong)司(si)進行)推出，工作(zuo)頻率可(ke)達33GHz，這是最早的(de)可(ke)用(yong)到毫米波段的(de)一(yi)種射頻同軸連(lian)接(jie)器。與SMA連(lian)接(jie)器(包括Southwest Microwave的(de)“Super SMA”)的(de)一(yi)個(ge)明(ming)顯的(de)區別(bie)是：3.5mm采用(yong)空(kong)氣(qi)介(jie)質。

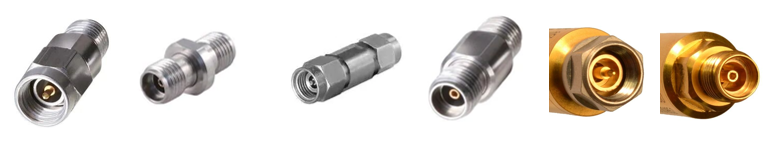

[敏感(gan)詞]頻(pin)率(lv)：40GHz

 介(jie)質(zhi)：空(kong)氣

2.92mm型(xing)連接器(qi)起(qi)源于1974年，由(you)(you)Maury在1974年發明(ming)。兼容SMA和(he)3.5mm連接器(qi)。K型(xing)連接器(qi)在1983年，由(you)(you)Wiltron公司的高級工程(cheng)師(shi)William.Old.Field發明(ming)，兼容2.9mm連接器(qi)。之所以(yi)稱(cheng)為(wei)K，是因(yin)為(wei)可(ke)以(yi)覆蓋K波段。

[敏感詞]頻率：40GHz

介質：PTFE

推(tui)入式射頻同軸連(lian)接(jie)器，無螺(luo)紋推(tui)入連(lian)接(jie)，體積(ji)小(xiao)、連(lian)接(jie)方便，電(dian)性(xing)能優良，可應(ying)用于DC ～ 40GHz 的PCB 板連(lian)接(jie)和面板連(lian)接(jie)，尤其(qi)適(shi)合(he)T/R 模塊化密集安(an)裝。

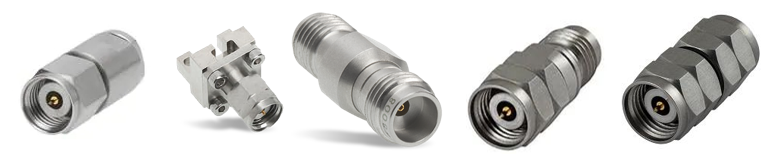

[敏感詞]頻率：50GHz

介質：空氣(qi)

1986年由Julius Botke和Paul Watson發明，兼容1.85mm連接器，也(ye)被稱之(zhi)為(wei)OS-50型(xing)，外導體內(nei)徑(jing)為(wei)2.4mm。

[敏感詞]頻率：70GHz

介質：空氣

 1.85mm型(xing)連接器可兼容2.4mm的(de)連接器。V型(xing)連接器采(cai)用Anritsu標(biao)準，兼容1.85mm，由于可覆蓋V波段(duan)而得(de)名(ming)。

 [敏(min)感詞(ci)]頻率：90GHz

介質：空(kong)氣

由德國國家計量院、德國聯邦(bang)物理技術研究(jiu)院、羅(luo)德與施(shi)瓦茨(ci)公司(si)(si)、羅(luo)森(sen)伯格高頻技術公司(si)(si)及SPINNER 公司(si)(si)于2020年左右主導推出。

[敏感詞]頻率(lv)：110GHz

介質：空(kong)氣

1989年由Paul Watson發明。

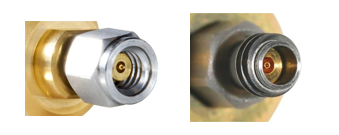

 [敏感詞]頻率(lv)：145GHz

介質：空氣(qi)

[敏(min)感詞]的微(wei)波連(lian)接器，當(dang)前Anritsu公(gong)司的ME7838D系列寬(kuan)帶矢網(wang)，就(jiu)是使用(yong)0.8mm的同軸校準件。
