藍牙陶瓷貼片天線憑借體積小巧(qiao)（最(zui)小可至(zhi) 2mm×3mm）、頻率穩定性高（±5MHz 以內），成為智能穿戴、醫療設備等微型電子設備的核心無線組件。其能在指甲蓋大小的空間內實現 10 米穩定通信，關鍵在于精妙的多層結構設計。本文將系統拆解藍牙陶瓷貼片天線的內部結構、核心材質特性、結構與性能的關聯規律，以及常見結構缺陷的影響，幫助工程師和采購人員深入理解其工作原理，避開選型與應用誤區。

一、藍牙(ya)陶瓷貼片天(tian)線的 4 層核心結構（從內到外的功能分工）

藍牙陶瓷貼(tie)片天線的性能(neng)由 “層(ceng)疊(die)式結構” 決(jue)定，每層(ceng)的材質、尺寸和工藝精度直接影響信號輻射(she)效率，哪怕 0.05mm 的偏差都可能導致性能暴(bao)跌 30%。

1. 陶瓷(ci)基材層：決定(ding)尺寸與頻率穩定(ding)性的(de) “骨(gu)架”

· 核心功能：作(zuo)為天線(xian)的(de)物理支撐體，同時通過(guo)高介電常數壓(ya)縮電磁(ci)波波長(chang)，實現(xian)小尺(chi)寸(cun)下的(de)高效輻射。

· 主流材質與參數：

· 90% 氧化鋁陶瓷(ci)（Al?O?）：介電常數 εr=10-15，適合對尺(chi)寸敏感度適中的設備（如藍(lan)牙耳機）；

· 96% 氧化鋁陶瓷(ci)：εr=20-30，尺寸可縮小至普通 FR4 天線的(de) 1/4（如(ru) 2.4GHz 頻段，邊長僅(jin)需 3mm），是(shi)智能手表(biao)的(de)[敏感詞]；

· 鈦酸鋇陶瓷（BaTiO?）：εr=50-90，尺寸最小（2mm×2mm），但頻率溫度系數較高（±10ppm/℃），需搭配補償電路使用。

· 結(jie)構(gou)細節：厚(hou)度(du) 0.5-1.5mm（常見 1mm），表面平整度需達到 Ra≤0.1μm（確保金屬層緊密附著，避免虛接）。

2. 輻射(she)體層：電磁波的 “發射(she)核心”

· 核心功(gong)能：將(jiang)藍牙模塊輸入的(de)射(she)頻(pin)電流轉化為(wei) 2.4GHz 電磁波，是天線的 “信號出口”。

· 材質與工藝：

· 采用無氧(yang)銅(tong)箔（純(chun)度 99.9%），通過厚膜印刷（精度 ±0.03mm）或濺射工藝附著在陶瓷表面，厚度 3-5μm（太薄易氧化，太厚影響高頻性能）；

· 形狀多(duo)為矩(ju)形或倒(dao) F 型（PIFA）：矩形輻射體適合全向通信（如智能家居設備），倒 F 型通過短路枝節調節阻抗（匹配精度可達 50Ω±3Ω），適合金屬環境（如智能手表）。

· 關鍵參數：長(chang)度需嚴格匹配 2.4GHz 頻段的 1/4 波長（經陶瓷介電常數壓縮后，長度 = 31mm/√εr，如 εr=25 時，長度 = 6.2mm）。

3. 接地層：信號輻射(she)的 “反射(she)增強器”

· 核心功能：將輻射體向下發(fa)射的電磁波反射至空間(jian)（減(jian)少被設備內部金屬吸收），同時提供穩定(ding)的接地(di)參(can)考，降低(di)阻抗(kang)波動(dong)。

· 結構(gou)要求：

· 面(mian)積≥輻射體的 2 倍（如(ru)輻射體 3mm×3mm，接地層需≥6mm×6mm），材質與輻射體一(yi)致（無氧銅）；

· 通過(guo) 1-2 個接地過孔（直徑 0.3-0.5mm）與設備主板接地層連接，確保接地電阻＜0.05Ω（電阻每增加 0.1Ω，輻射效率下降 5%）。

· 設計誤區(qu)：接地層面積(ji)不足會導致信(xin)號 “向下泄漏”，傳輸(shu)距離縮短 40% 以上，需(xu)嚴格按比例(li)設(she)計。

4. 保護層：延長壽命(ming)的(de) “防護屏障”

· 核心功(gong)能：防止輻射體氧化（銅在空氣(qi)中(zhong) 3 個月會形成氧化層，導致阻抗偏移）、隔絕水汽（濕度＞80% 時，無保護層天線壽命縮短至 1 年）。

· 常見材(cai)質：

· 環氧樹(shu)脂涂層（厚度 10-20μm）：成本低，適合室內干燥環境（如智能手環）；

· 氮化硅薄膜(mo)（厚度(du) 5-10μm）：耐高溫（＞200℃）、抗腐蝕，適合工業設備或車載場景；

· 無保護層設(she)計：僅適(shi)用(yong)于密封(feng)設(she)備內部(bu)（如醫(yi)療植入(ru)式傳感器(qi)），需配(pei)合(he)惰(duo)性氣體(ti)封(feng)裝(zhuang)。

二、結構(gou)參數與性能(neng)的(de) 3 大關聯規律（設計的核心依據）

藍牙陶瓷貼片(pian)天線的(de)(de)結(jie)構參數(shu)（如尺寸、介(jie)電常數(shu)）與性能指標（頻率(lv)、阻抗、帶寬）存(cun)在嚴格的(de)(de)數(shu)學關系，掌(zhang)握這些(xie)規律可大幅(fu)降低設計試錯成本(ben)。

1. 輻射體尺寸與中心頻率的精(jing)準對應

· 規律公式：中心頻率 f（GHz）≈ 30 /（4×L×√εr），其中 L 為輻射體長度（cm），εr 為陶瓷介電常數。

· 實例應(ying)用：

· 當(dang) εr=25，L=0.3cm（3mm）時(shi)，f≈30/(4×0.3×5)=5GHz（偏離藍牙頻(pin)段(duan)，需調整(zheng)）；

· 調整 L=0.6cm（6mm），f≈30/(4×0.6×5)=2.5GHz（接近 2.45GHz 目標，誤差可通過微調解決）。

· 關鍵結論(lun)：尺(chi)寸每(mei)偏差(cha) 0.1mm，頻率偏移 8-10MHz，設計時需預留 ±0.05mm 的精度余量。

2. 介電常(chang)數與(yu)帶寬(kuan)的(de) “蹺(qiao)蹺(qiao)板效應”

· 規(gui)律表現：介電常數 εr 越(yue)(yue)高，天線尺寸(cun)越(yue)(yue)小，但工作帶寬越(yue)(yue)窄（信(xin)號穩定的頻率范圍縮小）。

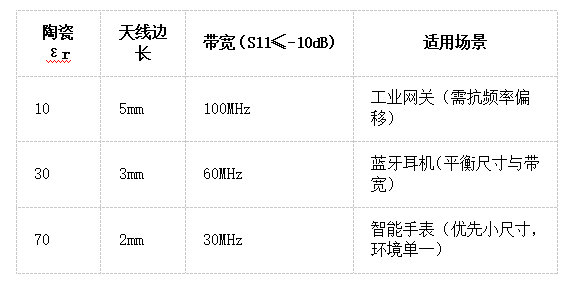

· 數(shu)據對比（2.4GHz 頻段）：

· 風(feng)險提示：帶寬＜50MHz 的天線（如 εr＞50），若設備存在頻率偏移（如藍牙模塊誤差 ±10MHz），可能部分頻段信號衰減＞10dB。

3. 輻射體與(yu)接(jie)地層間距（陶(tao)瓷厚度）對阻抗的影響(xiang)

· 規律表現(xian)：陶瓷厚度每增加 0.1mm，天線阻抗降低 6-8Ω（基于 εr=20 的基材）。

· 應(ying)用場景：若藍牙模(mo)塊輸出阻(zu)抗為 50Ω，實測天線阻抗為 62Ω（不匹配），可將陶瓷厚度從 1.0mm 增至 1.2mm（阻抗降至 50Ω），駐波比 VSWR 從 1.8 降至 1.2，信號反射減少 70%。

· 限制條件：厚度＞1.5mm 會導致天線體積增大，失去微型化優勢，通常控制在 0.8-1.2mm。

三、3 類常見結構缺陷及對性能的破壞性影響

1. 輻射體邊(bian)緣毛刺或蝕刻不完整

· 成因(yin)：光刻工藝精度不足（線寬偏差＞0.05mm），或蝕刻液濃度不足導致銅箔殘留。

· 性能破壞：

· 阻抗偏離設計值（如(ru)目標(biao) 50Ω，實際 75Ω），回波損耗 S11 從 - 15dB 惡化至 - 7dB（信號反射增加 60%）；

· 方向圖出現 “凹陷”（某(mou)一角度信號(hao)弱(ruo) 15dB 以上(shang)），導致(zhi)設備(bei)在特定(ding)姿態下斷連(lian)。

· 檢測方法(fa)：用 50 倍放大鏡觀察，輻射體邊緣應光滑無鋸齒，無未蝕刻的銅箔殘留。

2. 陶(tao)瓷基材隱性裂紋(wen)

· 成因：燒結時溫(wen)度不均（局部溫(wen)差＞50℃），或安裝時受力擠壓（如焊接時烙鐵壓力過大）。

· 性能破壞：

· 裂(lie)紋會破壞電磁場連續性，導致輻射效率從 70% 驟降至 30% 以下，傳輸距離縮短 60%；

· 溫度變化時，裂紋可能擴大，導致信號(hao)穩定性(xing)差（RSSI 波動 ±8dB）。

· 檢(jian)測方法：強光(guang)照射(she)陶瓷側面，若(ruo)出(chu)現(xian)透光(guang)的(de)細線（裂紋），或用(yong)萬用(yong)表測輻射(she)體(ti)與(yu)接地層（正常絕緣，裂紋可能導致短路）。

3. 接地過孔虛焊或堵塞

· 成因：過孔電鍍(du)不良（鍍(du)層厚度＜0.5μm），或焊接時焊錫未填滿過孔。

· 性能(neng)破(po)壞：

· 接(jie)地電(dian)阻從 0.05Ω 升至 1Ω，導致信號反射增加 20%，輻射效率下降 15%；

· 設備(bei)振動(dong)時，虛焊點可能瞬間斷(duan)開，引(yin)發連接閃斷(duan)（丟包(bao)率(lv)＞5%）。

· 檢測方(fang)法：用阻抗儀測接地層與主板(ban)地的電阻，應＜0.1Ω，且多次測量數值穩定（無跳變）。

四、結構設(she)計的(de) 2 個優化技巧（性能提升 10%-20%）

1. 輻射體 “切(qie)角(jiao)” 設計(ji)：拓(tuo)寬帶(dai)寬的低成本方(fang)案

在矩形(xing)輻射(she)體(ti)的兩個對角切去 0.3mm×0.3mm 的直角（形成八邊形），可增加電磁場分布的連續性，使帶寬從 60MHz 拓寬至 75MHz（εr=30 時），無需增加尺寸即可提升抗頻率偏移能力，尤其適合工業環境。

2. 接地層 “環(huan)形槽(cao)” 設計：抗(kang)金屬干擾的關鍵

在接地(di)層邊緣刻一圈(quan) 0.2mm 寬的環形槽（距邊緣 0.5mm），可減少設備內部金屬（如電池、屏蔽罩）對天線的干擾，使信號波動從 ±5dB 降至 ±3dB，在金屬外殼設備（如智能門鎖）中效果顯著。

總(zong)結：結構是性能的基石，細節決定(ding)應(ying)用(yong)上限

藍(lan)牙陶瓷貼片天(tian)線(xian)的結構設計是(shi) “材(cai)料特性(xing)(xing)” 與 “電磁理論” 的完美結合(he)：高(gao)介(jie)電常數陶瓷實(shi)現微型化，精準的輻射體尺寸(cun)確保頻率匹(pi)配，合(he)理的接地設(she)計提升輻射效率。理解這些結構細節，不(bu)僅能(neng)幫(bang)助選型時避開 “小尺寸(cun)低性(xing)(xing)能(neng)” 的陷阱(jing)，更能(neng)在(zai)設(she)備設(she)計中通過優化布局（如遠離金屬、控制安裝壓力），讓天(tian)線性(xing)(xing)能(neng)發揮(hui) 90% 以上。

若你的(de)設備存在藍(lan)牙(ya)信號(hao)弱（如(ru) 10 米 RSSI＜-80dB）或穩定性差，可優先排查天線結構是否存在缺陷（如輻射體毛刺、接地不良），或通過調整介電常數、尺寸等參數進行針對性優化。
