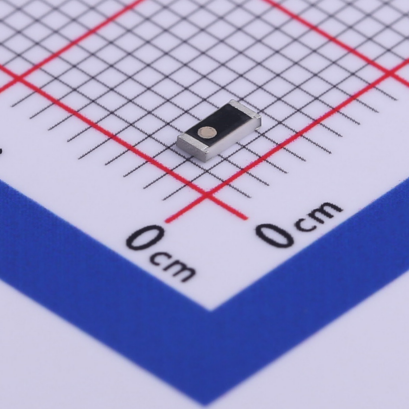

藍牙(ya)陶瓷貼片天線憑借(jie) “小體(ti)積 + 高穩定性(xing)” 的(de)(de)優勢，成(cheng)為智能(neng)手(shou)表、藍牙耳機(ji)等微型(xing)設備(bei)的(de)(de)[敏感詞(ci)]無線(xian)組件。其(qi)指(zhi)甲蓋大(da)(da)小的(de)(de)身軀（最小可至 3mm×5mm）能(neng)實現(xian) 10 米穩定通信，背(bei)后是精妙的(de)(de)結構(gou)設計(ji)在(zai)發(fa)揮作(zuo)用。本(ben)文將從核(he)心(xin)結構(gou)、材質特(te)性(xing)、關鍵(jian)參(can)數到(dao)性(xing)能(neng)影響(xiang)因素，全面解析藍牙陶瓷貼片(pian)天線(xian)的(de)(de)結構(gou)奧秘，幫(bang)你理解其(qi)在(zai)微型(xing)設備(bei)中 “以小博(bo)大(da)(da)” 的(de)(de)通信能(neng)力(li)。

一、藍牙陶(tao)瓷貼(tie)片天線的 4 層核心結構：從內到外的精密設計

藍牙陶瓷(ci)貼片天線的性能由 “層疊式結(jie)構” 決定，每層各司(si)其職，缺一不可。哪怕(pa)是(shi) 0.1mm 的尺寸偏差，都(dou)可能導(dao)致(zhi)信號衰減 30% 以上(shang)。

1. 陶瓷基(ji)材層：天線的 “骨架(jia)” 與 “信號調節器”

· 核心作用(yong)：支撐整個(ge)天線結(jie)構，并通過(guo)介(jie)電常(chang)數（εr）調節(jie)信(xin)號波長(chang)，實現小尺(chi)寸(cun)下的高效輻射(she)。

· 材質(zhi)特性：

· 主(zhu)流材(cai)質為(wei)氧化(hua)鋁(lv)陶瓷（Al?O?），純度 90%-96%（純度越高，介電常數越穩定，±1 以內）；

· 介電常數 εr=10-90（常見 20-30，是 FR4 基材的 5-8 倍），可將 2.4GHz 電磁(ci)波波長壓縮至(zhi)原長的 1/√εr（如 εr=25 時(shi)，波長縮短至(zhi) 1/5，天線尺寸可縮小至(zhi)普通 FR4 天線的 1/4）；

· 熱膨脹系數低(di)（＜8ppm/℃），在 - 40~85℃環境下尺寸變化可忽略，確保頻率穩定性（偏差≤±5MHz）。

· 結構細節：厚度 0.5-2mm（常見 1mm），表面需經過拋光處理（粗糙度 Ra≤0.1μm），確保與金屬層緊密貼合。

2. 輻射體(ti)層：電磁波(bo)的(de) “發射源”

· 核心作用：將藍牙模塊輸入的射頻電流轉化為 2.4GHz 電磁波，是天線的 “信號出口”。

· 材質與工(gong)藝(yi)：

· 由無氧(yang)銅(tong)箔（純(chun)度(du) 99.9%）通過厚膜印刷或濺射工藝附著在陶瓷基材表面，厚度 3-10μm（太薄易氧化，太厚影響精度）；

· 形狀多為矩形或(huo)不(bu)規(gui)則多邊形（通(tong)過蝕刻工藝(yi)成型），尺(chi)寸與工作頻率直接相關 —— 在(zai) 2.4GHz 頻段，邊(bian)長通常為 “壓縮后波(bo)長的 1/4”（如 εr=25 時，邊(bian)長≈6.25mm，對應壓縮后波(bo)長 25mm 的 1/4）。

· 關鍵(jian)設計：

· 邊緣需做 “圓弧處理”（半徑 0.2-0.5mm），避免直角(jiao)導致的信號(hao)反(fan)射（可降低(di)駐波比 VSWR 0.3-0.5）；

· 部分高(gao)端型號會在輻射體(ti)表面鍍一層鎳（厚度 1-2μm），增強抗氧化能力（使用壽命從 1 年延長至 3 年以上）。

3. 接地層：信號(hao)輻射(she)的 “反射(she)鏡(jing)”

· 核心作用：將輻(fu)射體向下(xia)發射的(de)(de)電磁波(bo)反射至空間（避(bi)免(mian)被設備內(nei)部金屬吸收(shou)），同時提(ti)供穩定的(de)(de)接(jie)地(di)參考，提(ti)升輻(fu)射效率。

· 結構特點：

· 位于陶瓷基材的另一面（與輻射(she)體(ti)(ti)層(ceng)相(xiang)對(dui)），材質同輻射(she)體(ti)(ti)（無(wu)氧銅箔），面積≥輻射(she)體(ti)(ti)的 1.5 倍（如輻射(she)體(ti)(ti) 5mm×5mm，接地層需≥8mm×8mm）；

· 通過(guo) “接地(di)(di)過孔(kong)”（直徑 0.3-0.5mm）與(yu)設備(bei)主板接地(di)(di)層連接，確保接地(di)(di)電阻＜0.05Ω（電阻過大會導(dao)致信號反射增強(qiang)）。

· 性能(neng)影(ying)響：接地(di)層(ceng)面積不足時，輻射效(xiao)率會從(cong) 70% 降至 50% 以下，且方向圖會出現 “凹陷”（某一角度信號弱 10dB 以上）。

4. 保護層：天線(xian)的 “防護罩”

· 核(he)心作用：防止輻射體和(he)接地(di)層氧化、磨損，同時隔絕水汽和(he)灰塵（尤其在潮濕(shi)環境(jing)中）。

· 常見材(cai)質：

· 環(huan)氧樹脂(zhi)涂層(ceng)（厚(hou)度 10-30μm）：成本低，絕緣性好，適合室內設備（如智能手環）；

· 氮化(hua)鋁薄膜（厚度 5-10μm）：耐高溫（＞200℃）、抗腐蝕，適合工業或車載場景；

· 無保護層設計：部分超小(xiao)型天線（＜4mm×4mm）為減少尺寸，省略保護層，需在設備內部單獨做密封處理（如灌膠）。

· 注意事項：保護層過厚（＞50μm）會增加介電損耗（信號衰減增加 5%-10%），需嚴格控制厚度公差。

二、結構與(yu)性能的 3 大關聯規律：為什么細微設計決定信號強弱？

藍(lan)牙陶(tao)瓷貼片天線的結構參數與性能指(zhi)標直接掛鉤(gou)，理解這(zhe)些關聯(lian)能幫(bang)你快速排查信(xin)號問題。

1. 輻射(she)體尺寸→中(zhong)心(xin)頻率(lv)

· 規律(lv)：輻射體(ti)邊長每增加 0.1mm，中心頻率降低 8-10MHz（基于 εr=25 的陶瓷基材）。

· 實(shi)例：設計(ji)目標為(wei) 2.45GHz 的天線，若輻射體邊長實際為 3.2mm（理論應為 3.1mm），中心頻率會降至 2.37GHz，偏離藍牙核心頻段（2.4-2.485GHz），導致信號衰減 15dB。

· 解決辦法(fa)：通(tong)過 “微調枝節”（輻射(she)體邊緣(yuan)增加 0.5mm×0.2mm 的小(xiao)突(tu)出）補償尺寸偏差，每增加 0.1mm 枝節長度，頻率可降低 3-5MHz。

2. 陶(tao)瓷介(jie)電常數→天線尺(chi)寸(cun)與帶寬

· 規律：介(jie)電常數越高(gao)，天(tian)線(xian)尺寸越小，但帶寬越窄（信(xin)號穩定的頻率范圍縮小）。

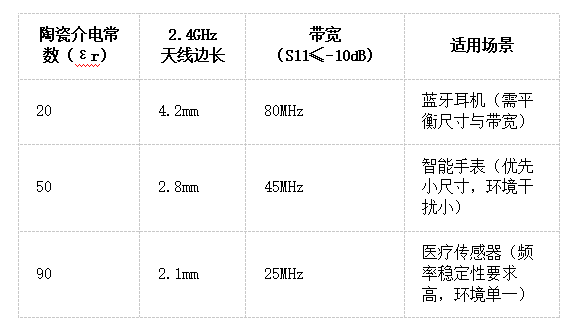

· 對比案(an)例：

· 風險提示：高介(jie)電常數(shu)天線（εr＞50）對溫(wen)(wen)度更敏(min)感（每升溫(wen)(wen) 10℃，頻率偏(pian)移 3-5MHz），需搭配(pei)溫(wen)(wen)度補償電路(lu)。

3. 輻射體與(yu)接地層間距→阻抗匹(pi)配

· 規律：陶(tao)瓷基(ji)材厚度（即輻射(she)體與接(jie)地層間距）每(mei)增加(jia) 0.1mm，天線阻抗降低 5-8Ω（基于 εr=20）。

· 應用場(chang)景：若藍牙(ya)模塊輸出阻抗(kang)為 50Ω，當天線實測阻抗為 60Ω 時，可將基材厚度從 1.0mm 增至 1.2mm（阻抗降至 52Ω，接近匹配），駐波比從 1.8 降至 1.3。

· 注意事項：間距過厚（＞2mm）會導致天線體積增大，失去 “微型化” 優勢，通常控制在 0.5-1.5mm。

三(san)、3 類常見結構缺陷及對性能的影響（附排查方法）

1. 輻射(she)體蝕(shi)刻不完整（如邊(bian)緣有(you)毛刺）

· 成(cheng)因：光刻工藝(yi)精度不足(zu)（線寬(kuan)偏差＞0.05mm），或蝕刻液濃度不夠導致殘留。

· 性(xing)能(neng)影(ying)響：阻(zu)抗偏(pian)離設計值（如目標 50Ω，實際 70Ω），回波損耗 S11 從 - 15dB 惡化至 - 8dB（信號反射增加 50%）。

· 排(pai)查方(fang)法：用 50 倍放大鏡觀察輻射體邊緣，若有鋸齒狀毛刺或未蝕刻干凈的銅箔，即可判定為缺陷。

2. 陶(tao)瓷基材(cai)開裂（隱性殺手）

· 成(cheng)因(yin)：燒結過(guo)程中溫(wen)度不均，或封裝時受力擠壓（如焊接(jie)溫(wen)度＞350℃導致陶瓷脆化）。

· 性能(neng)影響(xiang)：裂(lie)縫會破壞電磁場分布，導(dao)致方向圖(tu)畸變（某一角度信號完全(quan)消失(shi)），嚴重時(shi)天線失(shi)效。

· 排查方法：用強光照(zhao)射(she)基材(cai)，若有透(tou)光的細(xi)線（裂縫(feng)），或(huo)用萬用表測(ce)輻(fu)射(she)體與接地層（正常應(ying)絕緣(yuan)，裂縫(feng)可能(neng)導致短路(lu)）。

3. 接(jie)地(di)過(guo)孔虛焊

· 成(cheng)因：過孔內鍍層不均勻（厚度＜0.5μm），或焊接時焊錫未填滿過孔。

· 性能影響：接(jie)地(di)電阻從 0.05Ω 升至 1Ω 以上，輻射效率下降 20%-30%，且信號穩定性差（波動 ±5dB 以上）。

· 排查方法：用阻(zu)抗測試(shi)儀(yi)測接地層(ceng)與主板地的電阻(zu)，若(ruo)＞0.1Ω，可能存在虛焊。

四、結構設計的 2 個優化技巧（提升性能 10%-20%）

1. 輻(fu)射體 “切角(jiao)” 設計(ji)（提升帶寬）

在矩(ju)形輻射體的兩個對角切(qie)去 0.5mm×0.5mm 的直角（形成八邊形），可增加電磁場分布的 “連續性”，帶寬從 60MHz 拓寬至 75MHz（適用于藍牙 5.0 的寬頻需求）。

2. 接地(di)層 “環(huan)形槽” 設計（抗金(jin)屬干擾(rao)）

在接地(di)層邊緣刻一圈 0.2mm 寬的環形槽（與邊緣間距 0.5mm），可減少設備內部金屬對天線的干擾（尤其當天線靠近電池或屏蔽罩時），信號穩定性提升 15%（波動從 ±4dB 降至 ±3dB）。

總結：結構是性能的基石(shi)，細節決(jue)定應用(yong)上(shang)限

藍(lan)牙陶瓷貼(tie)片(pian)天線的結構(gou)設(she)計是 “材料(liao)科學” 與 “電(dian)磁理(li)論” 的(de)(de)結(jie)合(he)：陶瓷基材的(de)(de)高(gao)介電(dian)常數實現微(wei)型化(hua)，精(jing)準的(de)(de)輻射體(ti)尺寸確保(bao)頻率匹配，合(he)理(li)的(de)(de)接地層設(she)計提升輻射效率。理(li)解這些結(jie)構細節(jie)，不僅(jin)能幫你選型時避(bi)開 “小尺寸低性能” 的(de)(de)陷阱，還能在設(she)備設(she)計中通過優化(hua)布局（如遠離金屬、控制安裝(zhuang)角度），讓天線性能發揮 90% 以上。

若(ruo)你的設備存(cun)在(zai)藍(lan)牙信號弱(ruo)（如 10 米距離 RSSI＜-80dB），可優先檢查天線結構是否存在缺陷（如輻射體毛刺、接地不良），或通過調整基材厚度、輻射體尺寸等結構參數進行優化。
